WDM · Tableros
Tablero para bomba jockey
Tablero de control para bomba piloto o jockey, con selección manual o automática y conexión para interruptor de presión.
- Selector Manual–Fuera–Automático
- Luz de bomba operando
- Conexión para interruptor de presión
- Opciones sujetas a la configuración
Información del equipo

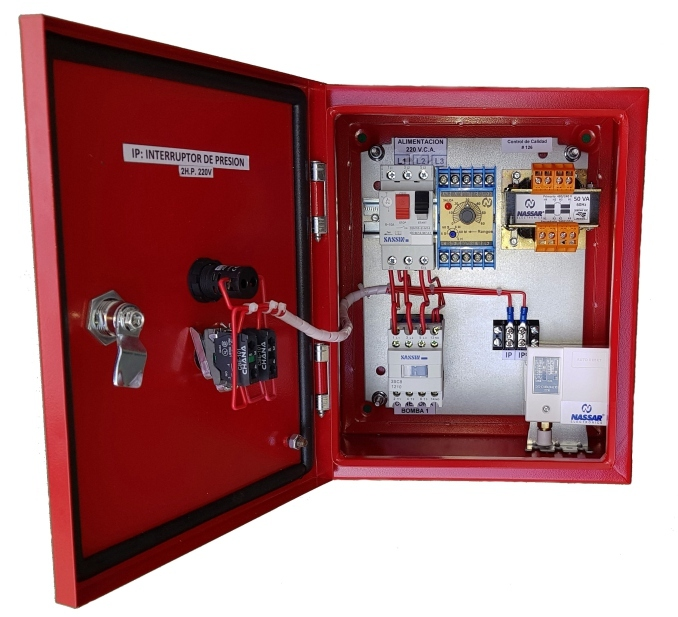

La guía WDM describe un tablero dedicado a la bomba jockey con guardamotor, contactor, luz piloto de bomba operando y selector Manual–Fuera–Automático. El listado incluye una terminal de conexión para el interruptor de presión.
El documento menciona un transformador de control y presenta como opcionales un relevador de operación mínima y un interruptor de presión. Su inclusión y ajuste deben precisarse en la propuesta del tablero correspondiente a la bomba seleccionada.
Para cotizar, comparte el modelo de la bomba, la placa de su motor y la alimentación eléctrica disponible. Si buscas sustituir un tablero, agrega fotografías de la placa y datos de las señales existentes para revisar la configuración. Los tableros se ofrecen en el folleto WDM y las imágenes muestran marca Nassar.
Características de la familia
| Aplicación | Bomba piloto o jockey |
|---|---|
| Componentes descritos | Guardamotor y contactor |
| Señal de control descrita | Interruptor de presión |
| Opcionales descritos | Relevador de operación mínima e interruptor de presión |
Selección para tu proyecto
Fabricante, modelo, alimentación, capacidad eléctrica, ajustes y accesorios sujetos a confirmación para la bomba seleccionada.
